反繞式恒力發條機構

來源：千業精密時間：2023-02-07

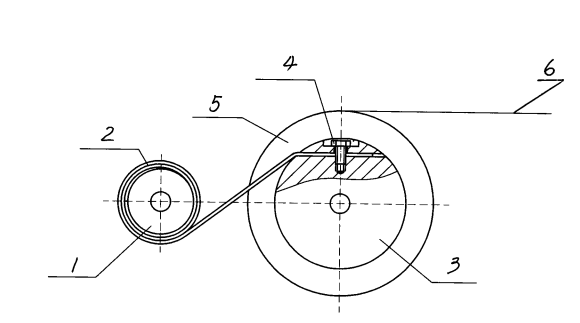

目前，用于各類平衡裝置的恒力彈簧，使用時都是直接將恒力彈簧拉開或推開，直線運動使恒力彈簧輸出推力或拉力。其有一點缺點是當受力行程越長，推力或拉力的變化就越大，很難達到恒力的要求。一種受迫行程較長，張力變化較小的恒力彈簧機構——反繞式恒力發條機構，其特征在于：包括從動輪、收線輪和輸出輪，恒力發條一端容積套在從動件內，恒力發條另一端固定在收線輪上車輪; 輸出輪與毛輪和系留接頭同軸。圖1結構示意圖（1.被動輪2.恒力彈簧3.卷收輪4.固定螺栓5.輸出輪6.繩索）

繞式恒力發條機構的工作原理在于：將成型的恒力彈簧卷套在一個被動輪上，把恒力彈簧的一端用固定螺栓固定在卷收輪上，與卷收輪同軸上設有輸出輪，卷收輪與輸出輪固定連接，輸出輪上纏繞著繩索，當拉出繩索時，輸出輪帶動卷收輪順時針旋轉，被動輪逆時針旋轉，這樣，恒力彈簧被反卷在卷收輪上；當放松繩索時，恒力彈簧順時針旋轉，拉動卷收輪逆時針旋轉，使得恒力彈簧自動回復到被動輪上，同時將繩索卷收回輸出輪上。通過繩索的拉出和回收，可輸出恒定的拉力。如將繩索換成電線或軟管，也可成為一個恒力的卷收裝置。

該裝置的有益效果是：將恒力彈簧反繞在卷收輪上，使得恒力彈簧的直線運動，變為旋轉運動。將恒力彈簧反繞在一個直徑相對較大的卷收輪上，使恒力彈簧產生扭矩，由于恒力彈簧每層繞上去的半徑變化相對于卷收輪的半徑變化很小，所以當工作行程較長時，恒力彈簧在旋轉過程中產生的扭矩保持恒定，然后再將恒力彈簧產生的扭矩，轉化成拉力，這樣所產生的拉力也保持恒定。

深圳市千業精密金屬有限公司為許多行業設計和制造恒力彈簧。我們可以提供多種設計方案，確保您的項目只使用最高質量的彈簧，無論您有什么需求，我們都可以為您高效地制造恒力彈簧。
