動力彈簧在測量長距離伸縮卷尺上的應用

來源：千業精密時間：2023-04-04

一種可測量較長距離的伸縮式卷尺。可伸縮卷尺底座中安裝更長的校準卷尺。根據本發明的可伸縮卷尺使用兩個內部螺旋彈簧和安裝在兩個螺旋彈簧周圍的橢圓帶。橢圓帶的周長明顯大于傳統的單個螺旋彈簧的周長。這允許校準卷尺在可伸縮卷尺內更有效地分布。

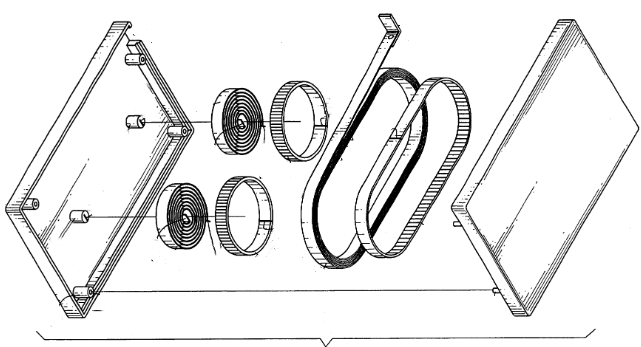

該伸縮卷尺，包括：一個封面有一個有四個邊的頂部，四個邊分別從頂部邊緣垂直向下延伸形成蓋體的內側和外側，四個角，每個角都形成在相鄰邊的連接處，以及四個安裝柱分別安裝在蓋板內靠近四角的位置；分別從邊緣垂直向上延伸形成底座的內側和外側，形成在相鄰邊的連接處，一個帶槽穿過一側，四個安裝凸臺，每個凸臺上都有一個孔，分別安裝在底座內部，靠近底座的每個角，并與蓋內的安裝柱相對應，因此可以將相應的安裝柱插入孔中，兩個動力彈簧銷沿底座內的縱向中心線安裝，每個銷上縱向限定一個槽，分別安裝在兩個彈簧銷上。

每個動力彈簧具有一個內端，一個外端，在內端限定并安裝在槽中以將動力彈簧牢固地附接至相應銷的中心鉤，以及限定在外端的圓周鉤，以及兩個彈簧帶分別安裝在扁平螺旋彈簧周圍，每根彈簧帶的內側開設有橫縫，相應的螺旋彈簧外端的圓周掛鉤固定在橫縫內；和一條校準帶纏繞在橢圓帶上，橢圓帶安裝在兩條彈簧帶上。動力彈簧它們是通過將彈簧材料緊緊纏繞在圓形外殼的心軸上并將自由端連接到金屬或塑料外殼而制成的它旨在以扭矩的形式存儲和釋放旋轉能量，構成渦卷彈簧能夠以非常小的空間要求提供高力輸出。

深圳市千業精密金屬有限公司提供定制動力彈簧，我們經驗豐富的工程師可以協助您選擇彈簧設計以滿足您的空間、生命周期、負載和操作要求。定制解決方案聯系13827443413劉工！
